Bitte darauf achten, dass das Gerät über den Einschalter an der Front ausgeschaltet wurde. Erst danach den Netzschalter auf der Rückseite ausschalten, sonst fährt die Brüheinheit nicht in Grundstellung und kann nicht herausgenommen werden. Jetzt die Servicetür öffnen. Wenn der Verschluss eine durchgehende Kerbe hat geht das gut mit einer Münze. Ansonsten eine Spitzzange oder zwei Schraubendreher nutzen.

Die drei Plastik-Kappen sind nur gesteckt. Einfach mit einem flachen Schraubendreher abhebeln.

Die zwei schwarzen Arretierungen gegen den Uhrzeigersinn drehen. Dabei einfach auf die Symbole achten, diese müssen auf das geöffnete Schloss zeigen.

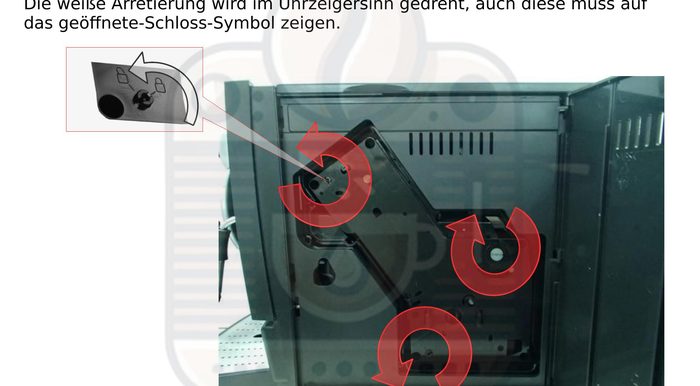

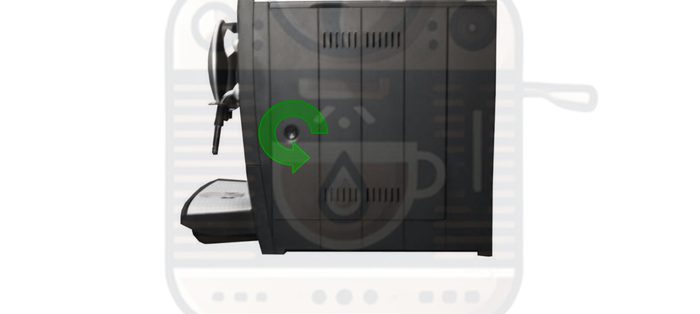

Die weiße Arretierung wird im Uhrzeigersinn gedreht, auch diese muss auf das geöffnete-Schloss-Symbol zeigen.

Jetzt kann die Brüheinheit herausgenommen werden. Hierfür an den zwei Laschen (1) und an Position (2) ziehen. Brüheinheit unter fließendem Wasser mit einer Bürste reinigen oder ersetzen.
(2)
(1)

Einbau.

Die Brüheinheit wieder einsetzen.Darauf achten dass diese ganz hinten anliegt.

Die zwei schwarzen Arretierungen im Uhrzeigersinn drehen. Dabei einfach auf die Symbole achten, diese müssen auf das geschlossene Schloss zeigen.

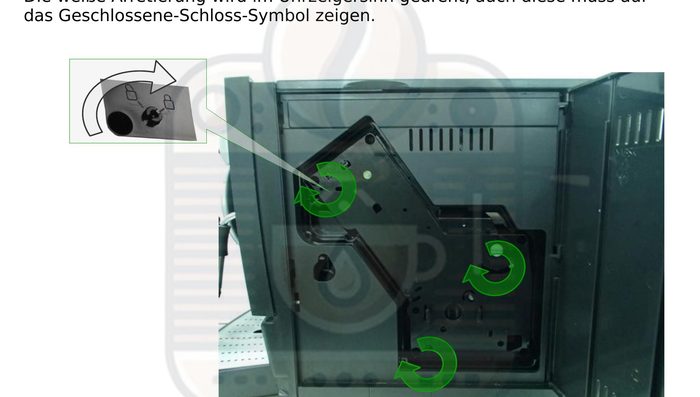

Die weiße Arretierung wird im Uhrzeigersinn gedreht, auch diese muss auf das Geschlossene-Schloss-Symbol zeigen.

Die drei Plastik-Kappen wieder aufstecken.

Die Servicetür wieder verriegeln. Bitte nicht vergessen sonst funktioniert der Kaffeevollautomat nicht.

Das Gerät auf der linken Seite unter dem Wassertank
Durchlauferhitzer
Pumpe
Mikroschalter Auffangschale
Mikroschalter Brüheinheit
Auslaufventil
Flowmeter
Antrieb
Mahleinheit

Das Gerät auf der rechten Seite (mit Brüheinheit)
Mahleinheit
Steuerelektronik
Transformator

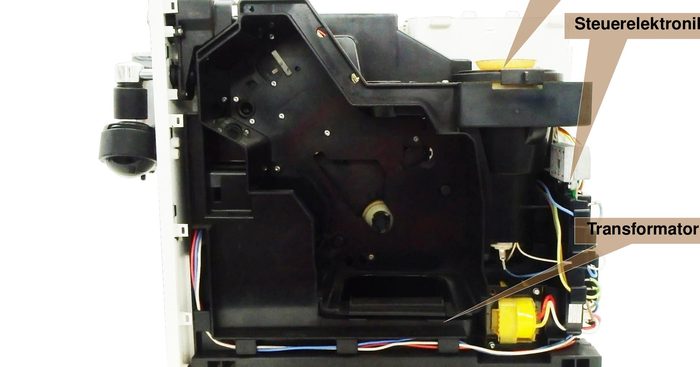

Das Gerät auf der rechten Seite (ohne Brüheinheit)
Mahleinheit
Steuerelektronik
Transformator

Das Gerät von oben.
(Mahleinheit)
Flowmeter
Thermoblock
Mikroschalter

Die linke Seite des Gerätes.
Thermoblock
Leistungselektronik
Antrieb
Pumpe
Keramikventil
Flowmeter

Die rechte Seite des Gerätes.
Brüheinheit
Mahleinheit

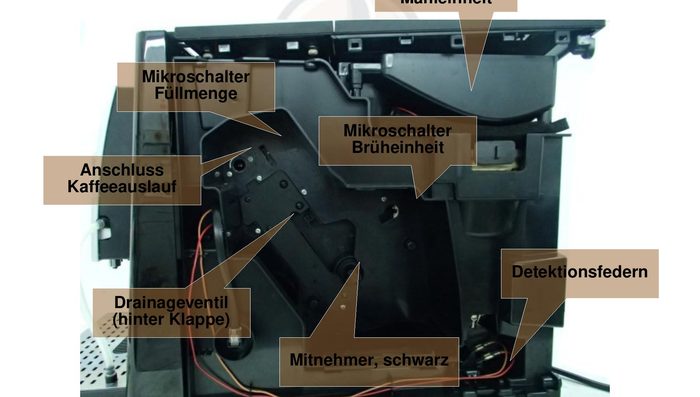

Die rechte Seite des Gerätes ohne Brüheinheit.
Drainageventil (hinter Klappe)
Mahleinheit
Mikroschalter Brüheinheit
Anschluss Kaffeeauslauf
Mikroschalter Füllmenge
Detektionsfedern
Mitnehmer , schwarz

Ansicht von der Rückseite .
Flowmeter
Mahleinheit
Pumpe

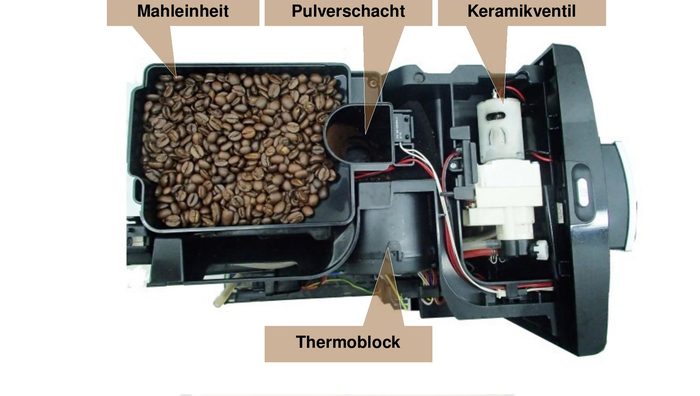

Das Gerät von oben .
Thermoblock
Mahleinheit
Keramikventil
Pulverschacht

Step 1: Brüheinheit reinigen: Vor den eigentlichen Arbeiten sollten Sie die Brüheinheit unter fließendem Wasser reinigen. Festsitzenden Schmutz entfernen Sie am einfachsten mit unserem Intensiv-Fettlöser Spezial und unserer Spezial-Reingungsbürste .

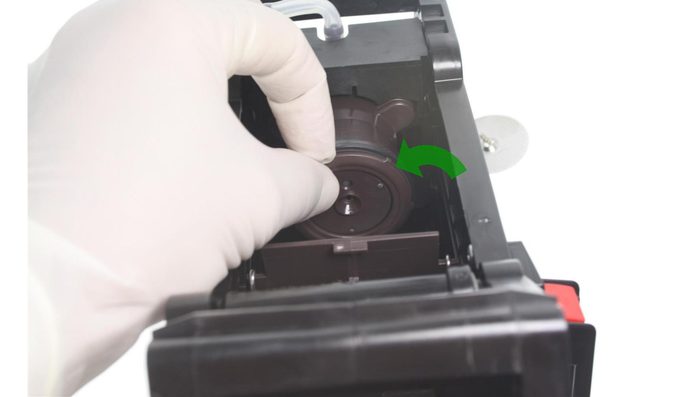

Mit einer kleinen Ratsche (Knarre) lässt sich das Brühsieb am einfachsten entfernen. Das Brühsieb nach dem Ausbau mit dem Intensiv-Fettlöser besprühen und beide Seiten mit einer Bürste gründlich reinigen. Sollten die Öffnungen des Siebes nicht frei werden oder das Sieb verbogen sein, sollten Sie das Sieb ersetzen.

Den Haltering zwischen Sieb und Lippendichtung entfernen.

Die alte Lippendichtung entfernen und entsorgen.

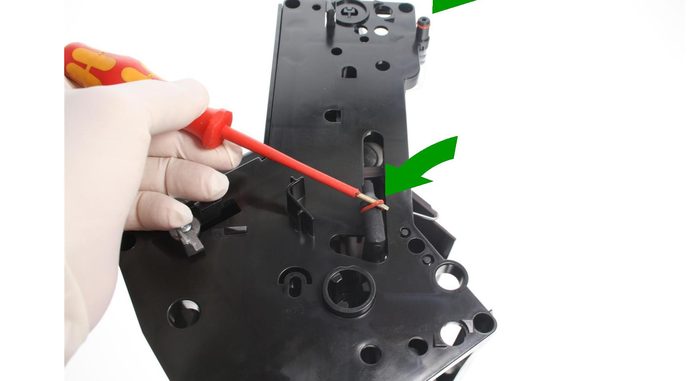

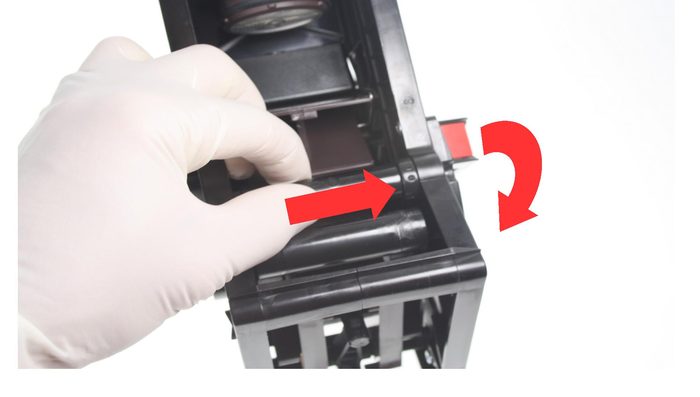

Die Arretierung nach rechts schieben Damit der Verschlusshebel bewegt werden kann.

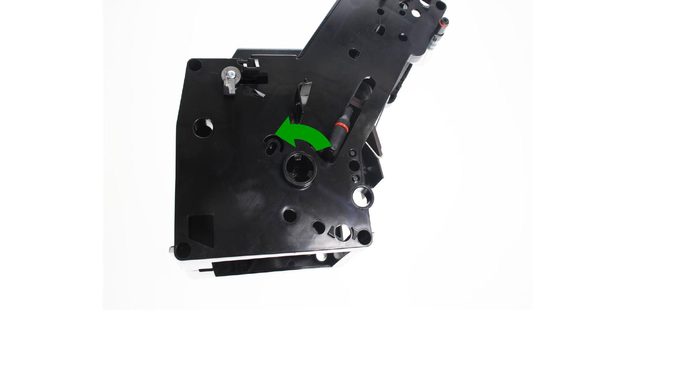

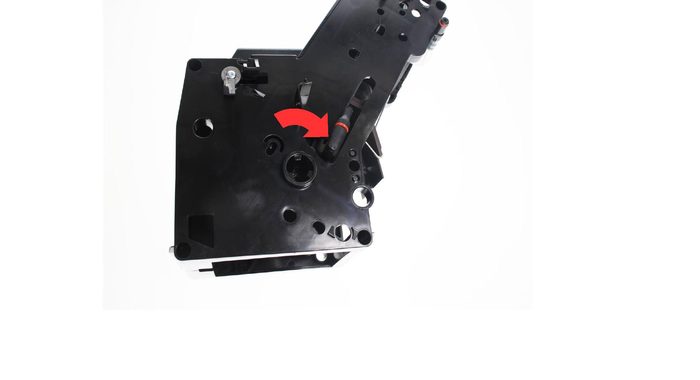

Jetzt kann der Verschlußhebel gegen den Uhrzeigersinn bewegt werden.Nur so lässt sich der untere Kolben schwenken um die Dichtung des Zulaufstutzen tauschen zu können.

Den unteren Kolben jetzt so schwenken, dass der Zulaufstutzen frei zugänglich ist.

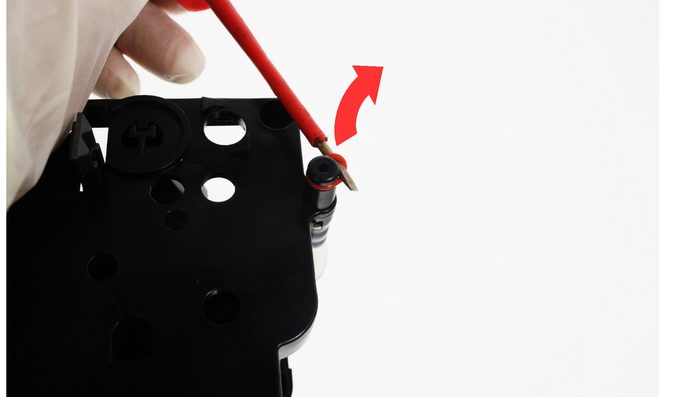

Die Dichtung am Einlaufstutzen entfernen und entsorgen.

Ebenso die Dichtung des Auslaufstutzens entfernen und entsorgen.

Zusammenbau

Die Dichtung am Einlauf- und Auslaufstutzen wieder installieren.

Die neue Lippendichtung aus dem Wartungsset aufsetzen.

Den Haltering zwischen Sieb und Lippendichtung installieren.

Mit einer kleinen Ratsche(Knarre) das Brühsieb wieder festschrauben. Bitte nicht zu fest schrauben sonst verbiegt sich das Sieb.

Den unteren Kolben wieder zurückschwenken, bis sich der Zulaufstutzen wieder in der Parkposition befindet.

Jetzt kann der Verschlußhebel im Uhrzeigersinn bewegen bis dieser wieder einrastet. Die Lippendichtung dünn mit OKS bestreichen. Nun ist die Brüheinheit wieder einsatzbereit.

Das Gerät auf der linken Seite unter dem Wassertank
Durchlauferhitzer
Pumpe mit Dämpfer
Steuerungsmodul
Keramikventil
Auslaufverteiler
Flowmeter
Reed Schalter

Das Gerät auf der rechten Seite (mit Brüheinheit)
Mahleinheit
Auslaufverteiler
Brüheinheit

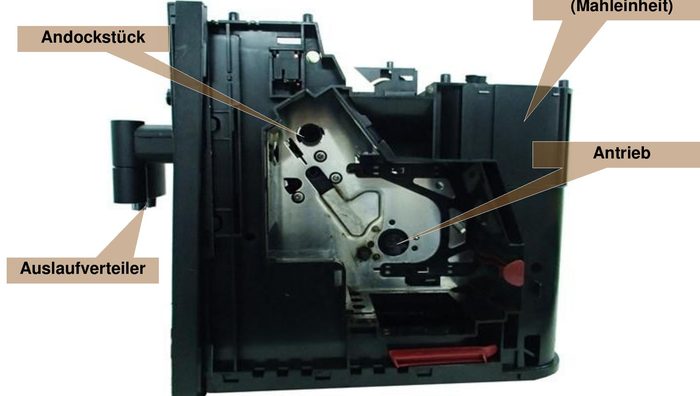

Das Gerät auf der rechten Seite (Brüheinheit entfernt)
(Mahleinheit)
Auslaufverteiler
Antrieb
Andockstück

Das Gerät von oben.
Mahleinheit
Keramikventil
Durchlauferhitzer
Pulverschacht

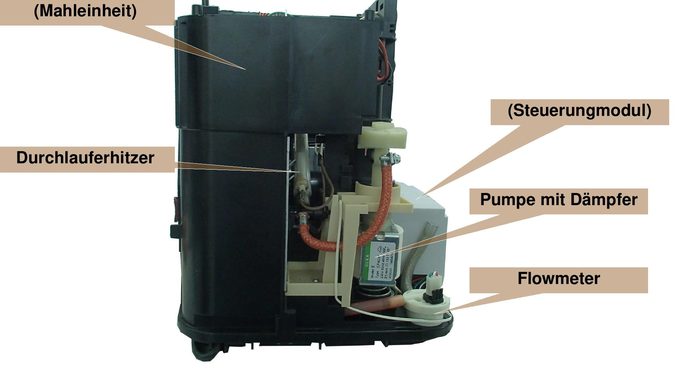

Das Gerät von hinten.
Flowmeter
Pumpe mit Dämpfer
Durchlauferhitzer
(Mahleinheit)
(Steuerungmodul)

Step 1: Brüheinheit reinigen: Vor den eigentlichen Arbeiten sollten Sie die Brüheinheit unter fließendem Wasser reinigen. Festsitzenden Schmutz entfernen Sie am einfachsten mit unserem Intensiv-Fettlöser Spezial und unserer Spezial-Reingungsbürste .

Mit einer kleinen Ratsche (Knarre) lässt sich das Brühsieb am einfachsten entfernen. Das Brühsieb nach dem Ausbau mit dem Intensiv-Fettlöser besprühen und beide Seiten mit einer Bürste gründlich reinigen. Sollten die Öffnungen des Siebes nicht frei werden oder das Sieb verbogen sein, sollten Sie das Sieb ersetzen.

Den Haltering zwischen Sieb und Lippendichtung entfernen.

Die alte Lippendichtung entfernen und entsorgen.

Die Arretierung nach rechts schieben Damit der Verschlusshebel bewegt werden kann.

Jetzt kann der Verschlußhebel gegen den Uhrzeigersinn bewegt werden.Nur so lässt sich der untere Kolben schwenken um die Dichtung des Zulaufstutzen tauschen zu können.

Den unteren Kolben jetzt so schwenken, dass der Zulaufstutzen frei zugänglich ist.

Die Dichtung am Einlaufstutzen entfernen und entsorgen.

Ebenso die Dichtung des Auslaufstutzens entfernen und entsorgen.

Zusammenbau

Die Dichtung am Einlauf- und Auslaufstutzen wieder installieren.

Die neue Lippendichtung aus dem Wartungsset aufsetzen.

Den Haltering zwischen Sieb und Lippendichtung installieren.

Mit einer kleinen Ratsche(Knarre) das Brühsieb wieder festschrauben. Bitte nicht zu fest schrauben sonst verbiegt sich das Sieb.

Den unteren Kolben wieder zurückschwenken, bis sich der Zulaufstutzen wieder in der Parkposition befindet.

Jetzt kann der Verschlußhebel im Uhrzeigersinn bewegen bis dieser wieder einrastet. Die Lippendichtung dünn mit OKS bestreichen. Nun ist die Brüheinheit wieder einsatzbereit.

Step 1: Brüheinheit reinigen: Vor den eigentlichen Arbeiten sollten Sie die Brüheinheit unter fließendem Wasser reinigen. Festsitzenden Schmutz entfernen Sie am einfachsten mit unserem Intensiv-Fettlöser Spezial und unserer Spezial-Reingungsbürste .

Mit einer kleinen Ratsche (Knarre) lässt sich das Brühsieb am einfachsten entfernen. Das Brühsieb nach dem Ausbau mit dem Intensiv-Fettlöser besprühen und beide Seiten mit einer Bürste gründlich reinigen. Sollten die Öffnungen des Siebes nicht frei werden oder das Sieb verbogen sein, sollten Sie das Sieb ersetzen.

Den Haltering zwischen Sieb und Lippendichtung entfernen.

Die alte Lippendichtung entfernen und entsorgen.

Die Arretierung nach rechts schieben Damit der Verschlusshebel bewegt werden kann.

Jetzt kann der Verschlußhebel gegen den Uhrzeigersinn bewegt werden.Nur so lässt sich der untere Kolben schwenken um die Dichtung des Zulaufstutzen tauschen zu können.

Den unteren Kolben jetzt so schwenken, dass der Zulaufstutzen frei zugänglich ist.

Die Dichtung am Einlaufstutzen entfernen und entsorgen.

Ebenso die Dichtung des Auslaufstutzens entfernen und entsorgen.

Zusammenbau

Die Dichtung am Einlauf- und Auslaufstutzen wieder installieren.

Die neue Lippendichtung aus dem Wartungsset aufsetzen.

Den Haltering zwischen Sieb und Lippendichtung installieren.

Mit einer kleinen Ratsche(Knarre) das Brühsieb wieder festschrauben. Bitte nicht zu fest schrauben sonst verbiegt sich das Sieb.

Den unteren Kolben wieder zurückschwenken, bis sich der Zulaufstutzen wieder in der Parkposition befindet.

Jetzt kann der Verschlußhebel im Uhrzeigersinn bewegen bis dieser wieder einrastet. Die Lippendichtung dünn mit OKS bestreichen. Nun ist die Brüheinheit wieder einsatzbereit.

Step 1: Brüheinheit reinigen: Vor den eigentlichen Arbeiten sollten Sie die Brüheinheit unter fließendem Wasser reinigen. Festsitzenden Schmutz entfernen Sie am einfachsten mit unserem Intensiv-Fettlöser Spezial und unserer Spezial-Reingungsbürste .

Mit einer kleinen Ratsche (Knarre) lässt sich das Brühsieb am einfachsten entfernen. Das Brühsieb nach dem Ausbau mit dem Intensiv-Fettlöser besprühen und beide Seiten mit einer Bürste gründlich reinigen. Sollten die Öffnungen des Siebes nicht frei werden oder das Sieb verbogen sein, sollten Sie das Sieb ersetzen.

Den Haltering zwischen Sieb und Lippendichtung entfernen.

Die alte Lippendichtung entfernen und entsorgen.

Die Arretierung nach rechts schieben Damit der Verschlusshebel bewegt werden kann.

Jetzt kann der Verschlußhebel gegen den Uhrzeigersinn bewegt werden.Nur so lässt sich der untere Kolben schwenken um die Dichtung des Zulaufstutzen tauschen zu können.

Den unteren Kolben jetzt so schwenken, dass der Zulaufstutzen frei zugänglich ist.

Die Dichtung am Einlaufstutzen entfernen und entsorgen.

Ebenso die Dichtung des Auslaufstutzens entfernen und entsorgen.

Zusammenbau

Die Dichtung am Einlauf- und Auslaufstutzen wieder installieren.

Die neue Lippendichtung aus dem Wartungsset aufsetzen.

Den Haltering zwischen Sieb und Lippendichtung installieren.

Mit einer kleinen Ratsche(Knarre) das Brühsieb wieder festschrauben. Bitte nicht zu fest schrauben sonst verbiegt sich das Sieb.

Den unteren Kolben wieder zurückschwenken, bis sich der Zulaufstutzen wieder in der Parkposition befindet.

Jetzt kann der Verschlußhebel im Uhrzeigersinn bewegen bis dieser wieder einrastet. Die Lippendichtung dünn mit OKS bestreichen. Nun ist die Brüheinheit wieder einsatzbereit.

Mit dem Ovalkopf Bit-Schlüssel die 2 Ovalkopfschrauben oben öffnen.

Die Seitenwand erst etwas nach rechts außen schwenken, ein Stück in Richtung Maschinenfront schieben und nach oben entnehmen.

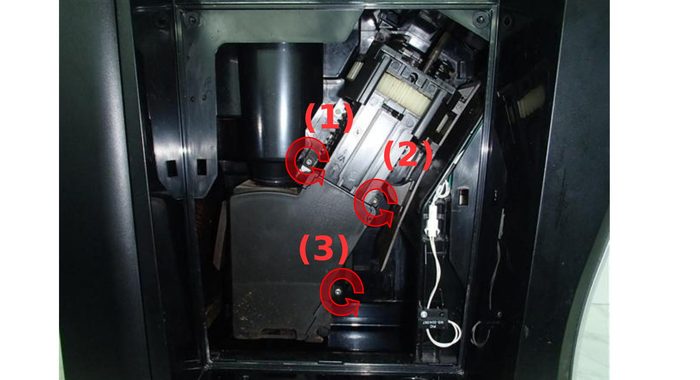

Nur diese drei Schrauben enfernen. Schrauben (1) und (2) haben metrische Gewinde. Nicht mit (3) vertauschen.
(1)
(2)
(3)

Den Schlauch vom Zulauf abziehen.
(1)
(2)
(3)

Brüheinheit einbauen

Den Schlauch wieder bis zum Anschlag auf den Zulauf stecken.
(1)
(2)
(3)

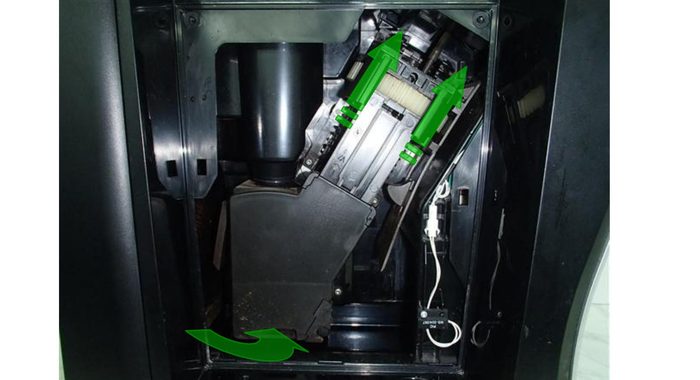

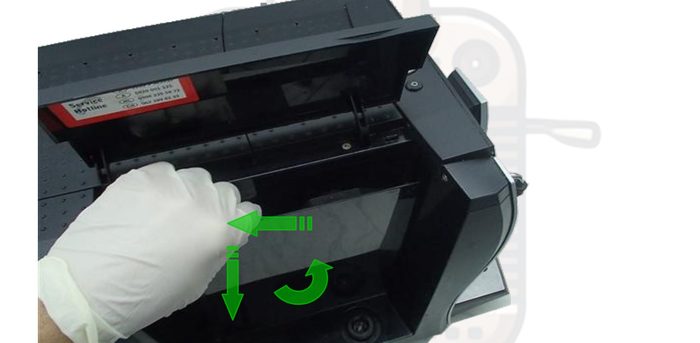

Die Brüheinheit nun oben einfädeln und unten heranschwenken, so dass der Anschluss des Drainageventils in die vorgesehene Öffnung im Gerät passt.

Die drei Schrauben einschrauben. Schrauben (1) und (2) habe metrisches Gewinde. Nicht mit (3) vertauschen.
(1)
(2)
(3)

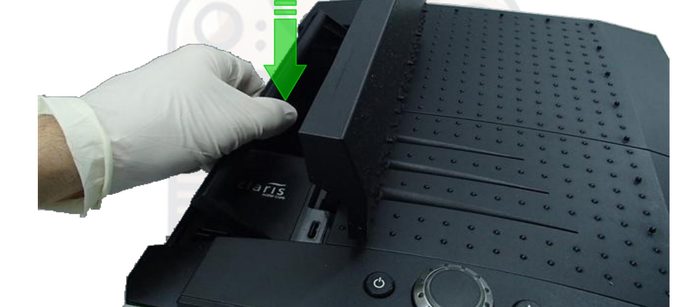

Die Abdeckung zuerst links und unten einfädeln, dann heranschwenken.

Seitenwand nun wieder festschrauben.

Wassertank einsetzen.

Tropfschale einsetzen – Fertig!
